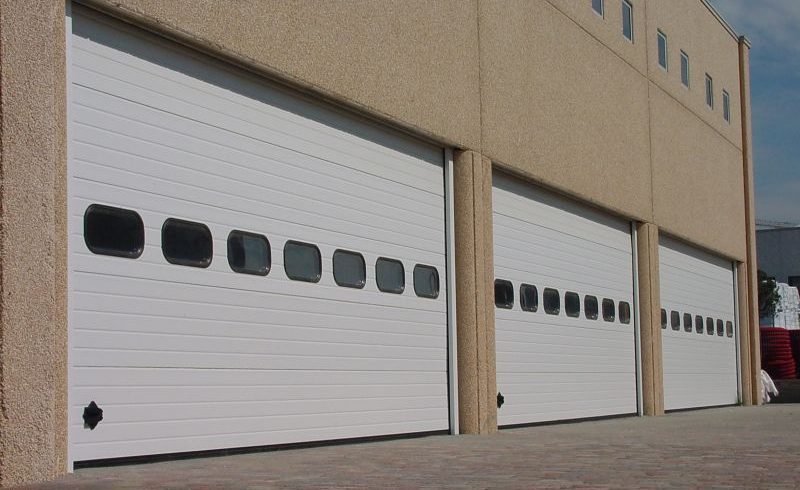

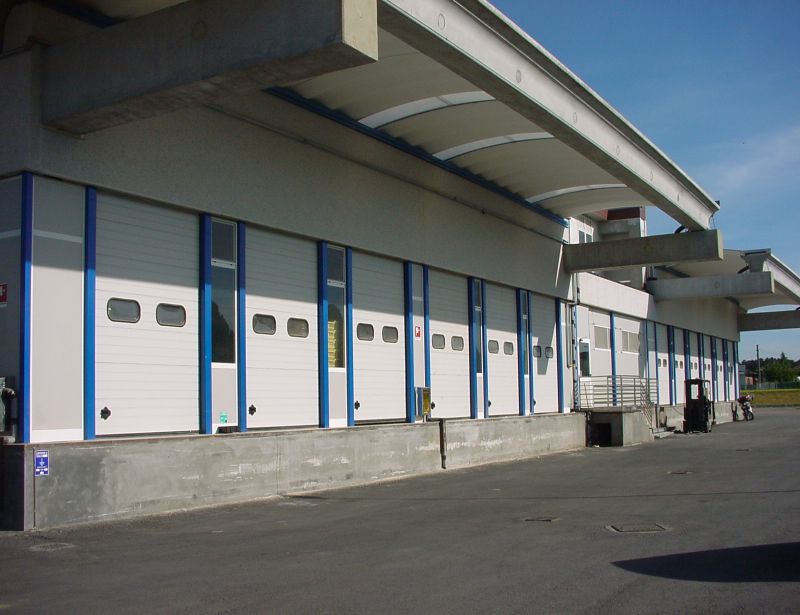

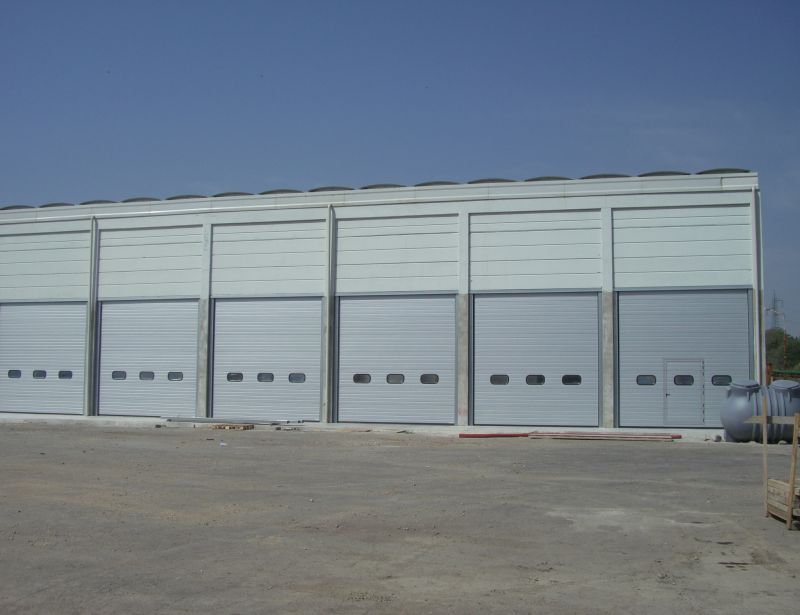

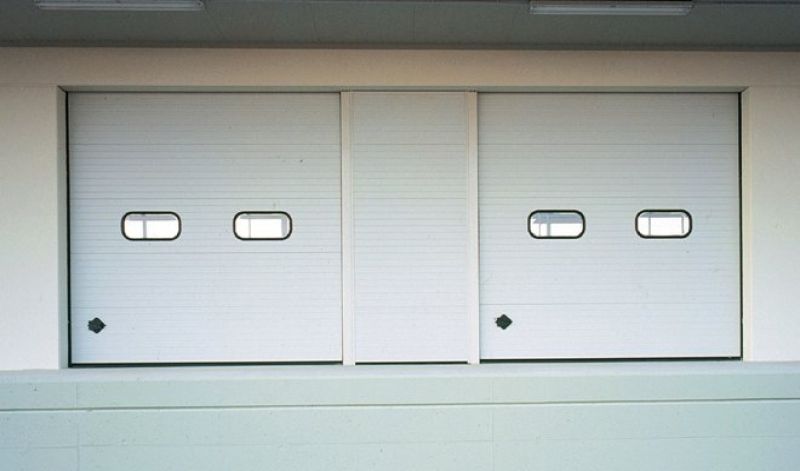

Oltre ad essere pratico e funzionale, il particolare sistema di scorrimento verticale posto su guide del portone sezionale Breda si adatta a qualsiasi soluzione architettonica e consente di sfruttare appieno lo spazio interno dello stabile, migliorando così il lavoro.
Cargo è realizzato con pannelli coibentati in acciaio da 42mm di spessore, disponibili in varie colorazioni.
Caratteristiche tecniche
Pannelli:
Pannelli Secur-Pan da 495 e 615 per 42mm di spessore, composti da due lamiere contrapposte in acciaio zincato sendzmir goffrate stucco, brevettate, profilate maschio e femmina con sagoma anti pizzicamento. Lato interno ed esterno dotati di nervature a canali di rinforzo longitudinali, accoppiamento senza ponte termico tra lamiera interna ed esterna mediante isolante in schiuma poliuretanica esente da CFC iniettata con processo di schiumatura in continuo. Due piatti di rinforzo longitudinali in acciaio annegati nel poliuretano servono a rendere sicuro il fissaggio di cerniere e mensole. Estremità dei pannelli chiuse con profili scatolari imbutiti presentanti le medesime caratteristiche dei pannelli. Sigillatura a pavimento realizzata mediante guarnizione a doppio labbro in gomma EPDM a doppio tubolare da 50mm; sigillatura in architrave mediante guarnizione a labbro in gomma EPDM profili porta guarnizione in alluminio ossidato nero Sallox.
Sicurezze meccaniche ed accessori standard:
Coppia di paracadute contro la rottura dei cavi di sollevamento fissati al pannello di base del portone.
Coppia di paracadute contro la rottura delle molle fissati al Sistema di sollevamento.
Dotazioni standard:
Maniglia di sollevamento ergonomia interna esterna per l’apertura e la chiusura manuale del portone.
Molle atte a garantire 20.000 cicli completi di funzionamento.
A richiesta molle disponibili per 50.000 o 100.000 cicli completi di funzionamento.
Mensole speciali non scalabili e cerniere, in alluminio naturale consentono la rotazione dei pannelli.
Regolazione della battuta tra anta e guida mediante rotelle a forbice.
Treccia in polipropilene per l’abbassamento manuale del portone.
Etichetta in alluminio riportante i dati identificativi della porta la marcatura CE e le principali avvertenze.
Libretto di istruzioni di montaggio, uso, e manutenzione contenente i certificati previsti dalla normativa vigente.
Colori standard del pannello:
Esterno: Bianco C21.
Interno: Bianco C21.
Optional:
Carterizzazione delle guide con -i in PVC contro il pizzicamento delle dita tra rotella e guida.
Serratura di sicurezza singola o doppia per portoni manuali con chiave e leva di sblocco esterna.
Verniciatura a forno, con vernice poliuretanica bi-componente nelle tinte della tabella Ral Breda.
Sezioni vetrate realizzate in profili Breda di alluminio, sp. 42 mm, tamponate con vetro acrilico vetrocamera da 30 mm, monoparete da 5 mm, policarbonato alveolare da 16 mm, pannello cieco in alluminio coibentato da 30 mm, oppure con griglia per aerazione in acciaio verniciato nero o griglia di aerazione in alluminio microforata.
Oblò termoacrilico a doppia parete ovale 300×600, ovale 176×607, rettangolare 300×635, tondo da 305.
Griglie di aerazione in PVC.
Porta pedonale laterale larghezza massima 1400 mm.
Sopraluce per porta pedonale laterale larghezza massima 1400 mm.
Porta pedonale inserita nel portone tipo standard o a soglia ribassata larghezze disponibili 800 e 1200 mm.
Veletta in pannello con bordatura in alluminio verniciato.
Spallette con terminali in tubolari di acciaio verniciato.
Documentazione:
Centro Service mette a disposizione del cliente la documentazione del prodotto. Il file sottostante potrà essere scaricato e stampato in modo da poter essere consultato in ogni momento.
Documento Portone Sezionale Cargo
